O-Ring Ölçüsü ve Malzeme Seçimi Rehberi

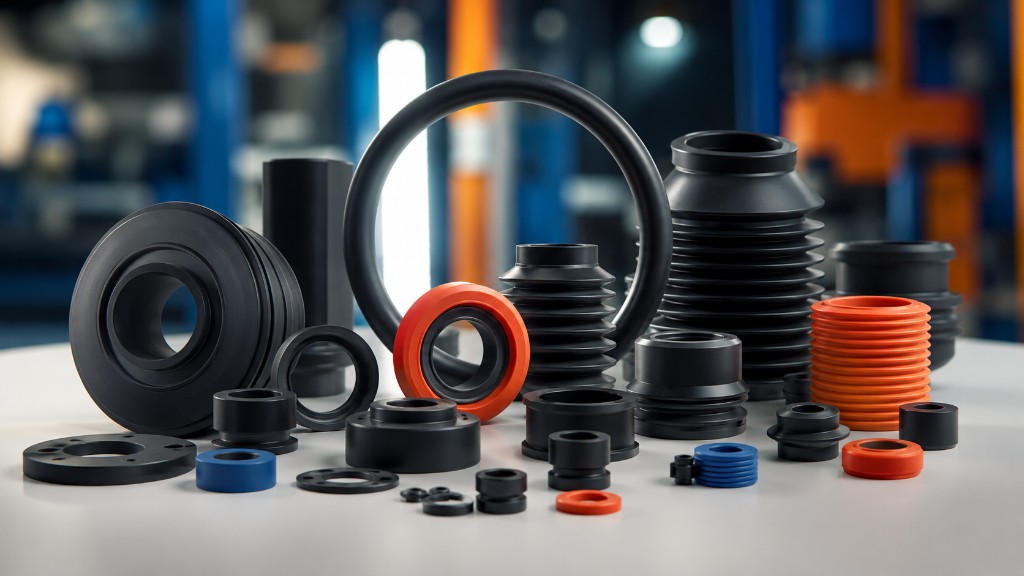

O-ring, statik ve dinamik uygulamalarda en yaygın kullanılan sızdırmazlık elemanıdır. Doğru o-ring ölçüsü ve malzeme seçimi, montaj hatasından daha kritik öneme sahiptir. O-ring kategorimizde farklı kesit ve malzeme seçeneklerini bulabilirsiniz.
O-ring ölçüsü nasıl belirlenir?
- İç çap (ID): Groove taban çapına göre hesaplanır.
- Kesit çapı (CS): Sıkıştırma oranı ve conta performansını belirler.
- Sıkıştırma oranı: Statik uygulamalarda genelde %15–30 aralığı hedeflenir.
- Genişleme payı: Sıcak ortamda termal genleşme için boşluk bırakılmalıdır.
Malzeme seçimi: NBR, FKM, EPDM
NBR mineral yağlu hidrolik uygulamalarda ekonomik ve güvenilir bir seçenektir. FKM (Viton) yüksek sıcaklık ve kimyasal dayanım gerektiren ortamlarda tercih edilir. EPDM fren hidroliği, buhar ve ozon ortamlarında öne çıkar. Uygulama ortamınızı netleştirmeden malzeme seçmek erken arızaya neden olur.
Montaj hatalarından kaçının
- O-ring’i keskin kenar üzerinden geçirmeyin.
- Silikon bazlı yağları NBR ile birlikte kullanmayın.
- Groove yüzey kalitesini (Ra) kontrol edin.
- Contayı aşırı germeden yerleştirin.
Statik sızdırmazlıkta o-ring kullanımı
Flanş bağlantıları, kapak contaları ve valf gövdelerinde statik sızdırmazlık elemanları ile birlikte o-ring yaygın kullanılır. Ürün kataloğumuz üzerinden ölçü ve malzeme filtrelemesi yapabilirsiniz.
AS568 ve DIN 3771: aynı ölçü, farklı numara
O-ring ölçülendirmesinde iki büyük standart sistemi kullanılır. AS568 inç esaslı Amerikan standardıdır ve ölçüleri "dash number" denen üç haneli kodlarla anar. DIN 3771 — bugünkü adıyla ISO 3601 — metrik Avrupa standardıdır ve ölçüyü doğrudan milimetre cinsinden yazar.
Karışıklık şuradan çıkar: iki sistemde de üç haneli kodlar vardır ama aynı numara farklı ölçüye denk gelir. Telefonda yalnızca kod söylendiğinde hangi standarttan konuşulduğu anlaşılmazsa yanlış parça gelir. En güvenli yol, kodun yanına milimetre cinsinden iç çap ve kesit değerini de eklemektir.
Kesit kalınlıkları da standarda göre ayrışır. AS568 serilerinde 1,78 · 2,62 · 3,53 · 5,33 · 6,99 mm gibi inçten dönüşmüş ondalıklı değerler görülür. Metrik serilerde ise 1,5 · 2 · 2,5 · 3 · 4 · 5 · 6 mm gibi tam sayılar hâkimdir. Elinizdeki parçanın kesitini ölçtüğünüzde çıkan sayı bu iki gruptan hangisine yakınsa, parçanın hangi sistemden geldiğini de büyük ölçüde söyler.
Shore sertliği neyi değiştirir?
Malzeme adının yanındaki "70 Shore", "75 Shore" veya "90 Shore" ifadesi elastomerin sertliğini belirtir. Bu değer conta ömrünü doğrudan etkiler ama sezgiye aykırı çalışır: daha sert her zaman daha iyi değildir.
- 70 Shore genel amaçlı standarttır. Yumuşak olduğu için yüzey pürüzlerini iyi doldurur, düşük ve orta basınçta güvenilir sızdırmazlık verir.
- 90 Shore yüksek basınç içindir. Basınç arttıkça elastomer yuva boşluğuna doğru akmaya (ekstrüzyon) başlar; sert malzeme bu akmaya direnir. Ancak sert conta yüzey pürüzlerini daha zor doldurur, bu yüzden yuva yüzey kalitesi daha önemli hâle gelir.
- 75 Shore Viton (FKM) contalarda yaygın görülen aradeğerdir; kimyasal dayanımın öne çıktığı uygulamalarda kullanılır.
Yüksek basınçta sertliği artırmak yerine, 70 Shore contayı destek ringiyle birlikte kullanmak da bir çözümdür. Hangi yolun uygun olduğu yuva geometrisine ve basınç profiline bağlıdır.
Ölçüyü elinizdeki parçadan bulun
Kod okunmuyorsa ölçüden gitmek en hızlı yoldur. Ölçü bulucu aracımıza iç çap ve kesit değerlerini girdiğinizde, tolerans aralığında eşleşen ölçüleri malzeme ve sertlik bilgisiyle birlikte listeler. Sonuç çıkmazsa toleransı genişletip en yakın alternatifleri önerir — sahada kumpasla alınan ölçü yarım milim şaşabildiği için bu adım pratikte işe yarar.
Ankara ve çevresinde tedarik süreci hakkında ayrıntı için Ankara O-ring sayfamıza bakabilirsiniz.
Ada Kauçuk önerisi
Ölçü kartı veya mevcut numuneniz varsa doğru o-ring alternatifini hızlıca eşleştirebiliriz. Sızdırmazlık performansı için ölçüden sonra malzeme doğrulaması mutlaka yapılmalıdır.
