Hidrolik Piston Sızdırmazlık Elemanları
K516
Piston Keçesi
- Malzeme
- TPE NBR
- Kodu
- TP5501, NB7001
- Basınç (max) bar
- 350
- Sıcaklık (max) °C
- -40/+100
- Kayma Hızı (max)- m/s
- 1
Avantajları
- Yüksek statik ve dinamik sızdırmazlık etkisi
- Dikdörtgen profili sayesinde kanal içinde dönmemesi
- Kolay montaj yapılabilmesi
- Yüksek aşınma dayanımı, uzun kullanım ömrü
Uygulama Alanları
- Enjeksiyon tezgahları
- Araç üstü sektörü
- Forkliftler
- Tarım sektörü
- Genel endüstriyel silindirler

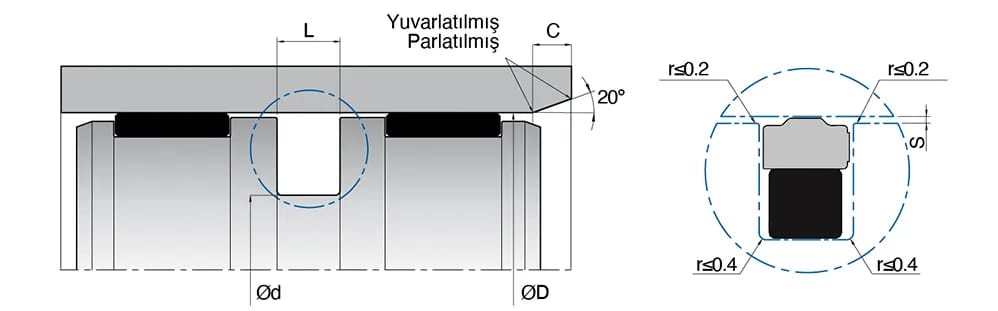

Teknik Çizim
Ölçü Tablosu
29 ölçü · Kod veya ölçü ile filtreleyin
29sonuç
| Kod | d (f8) | D (H10) | L (+0.2/-0) | C | MALZEME | KASTAŞ KOD | |
|---|---|---|---|---|---|---|---|
| K516-025 | 0.691 | 1 | 0.129 | 0.15 | TP5501 | 10054286 | — |
| K516-031 | 0.941 | 1.25 | 0.129 | 0.15 | TP5501 | 10054290 | — |
| K516-038 | 1.191 | 1.5 | 0.129 | 0.15 | TP5501 | 10054291 | — |
| K516-044 | 1.441 | 1.75 | 0.129 | 0.15 | TP5501 | 10054293 | — |
| K516-050 | 1.462 | 2 | 0.283 | 0.201 | TP5501 | 10054294 | — |
| K516-050/1 | 1.691 | 2 | 0.129 | 0.15 | TP5501 | 10054303 | — |
| K516-057 | 1.941 | 2.25 | 0.129 | 0.15 | TP5501 | 10054304 | — |
| K516-063 | 1.962 | 2.5 | 0.283 | 0.201 | TP5501 | 10054305 | — |
| K516-063/1 | 2.191 | 2.5 | 0.129 | 0.15 | TP5501 | 10054306 | — |
| K516-069 | 2.441 | 2.75 | 0.129 | 0.15 | TP5501 | 10054307 | — |
| K516-076 | 2.462 | 3 | 0.283 | 0.201 | TP5501 | 10054308 | — |
| K516-082 | 2.712 | 3.25 | 0.283 | 0.201 | TP5501 | 10054309 | — |
| K516-088 | 2.962 | 3.5 | 0.283 | 0.201 | TP5501 | 10054310 | — |
| K516-095 | 3.212 | 3.75 | 0.283 | 0.201 | TP5501 | 10054311 | — |
| K516-101 | 3.462 | 4 | 0.283 | 0.201 | TP5501 | 10054312 | — |
| K516-107 | 3.712 | 4.25 | 0.283 | 0.201 | TP5501 | 10054313 | — |
| K516-114 | 3.962 | 4.5 | 0.283 | 0.201 | TP5501 | 10054314 | — |
| K516-120 | 4.212 | 4.75 | 0.283 | 0.201 | TP5501 | 10054315 | — |
| K516-127 | 4.462 | 5 | 0.283 | 0.201 | TP5501 | 10054316 | — |
| K516-133 | 4.504 | 5.25 | 0.378 | 0.201 | TP5501 | 10054317 | — |
| K516-139 | 4.754 | 5.5 | 0.378 | 0.201 | TP5501 | 10054318 | — |
| K516-146 | 5.004 | 5.75 | 0.378 | 0.201 | TP5501 | 10054319 | — |
| K516-152 | 5.254 | 6 | 0.378 | 0.201 | TP5501 | 10054320 | — |
| K516-158 | 5.504 | 6.25 | 0.378 | 0.201 | TP5501 | 10054321 | — |
| K516-165 | 5.754 | 6.5 | 0.378 | 0.201 | TP5501 | 10054322 | — |
| K516-177 | 6.254 | 7 | 0.378 | 0.201 | TP5501 | 10054323 | — |
| K516-184 | 6.504 | 7.25 | 0.378 | 0.201 | TP5501 | 10054324 | — |
| K516-190 | 6.754 | 7.5 | 0.378 | 0.201 | TP5501 | 10054325 | — |
| K516-203 | 7.254 | 8 | 0.378 | 0.201 | TP5501 | 10054326 | — |
