Avantajları
- Üstün sıyırma özelliği
- Basit kanal tasarımı
- Kanal içinde dönmeme özelliği
- PU malzemenin yüksek yırtılma ve kopma mukavemeti nedeniyle ağır şartlarda çalışabilmesi
- Montaj kolaylığı
- Statik sızdırmazlık sağlayan tasarım
Uygulama Alanları
- Tarım sektörü
- İş makineleri sektörü
- Teleskobik silindirler
- Vinçler
- Genel endüstriyel silindirler
- Maden sektörü

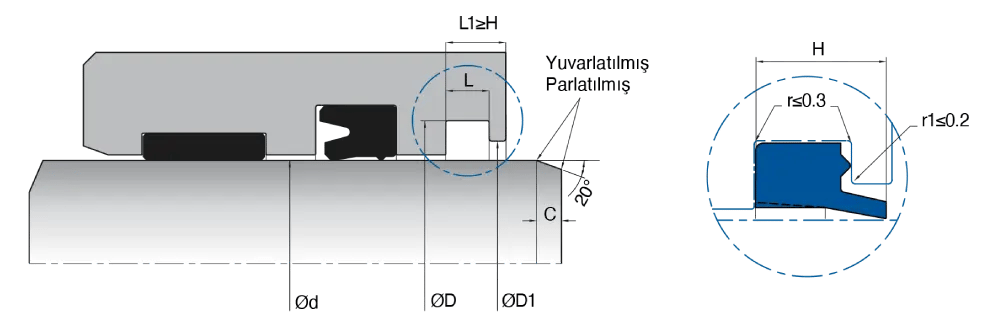

Teknik Çizim
Ölçü Tablosu
29 ölçü · Kod veya ölçü ile filtreleyin
29sonuç
| Kod | d (f8) | D (H10) | D1 (H11) | L (+0.2/-0) | H | MALZEME | KASTAŞ KOD | |
|---|---|---|---|---|---|---|---|---|
| K606-009 | 0.375 | 0.625 | 0.54 | 0.125 | 0.187 | PU9201 | 10053083 | — |
| K606-012/7 | 0.5 | 0.75 | 0.665 | 0.125 | 0.187 | PU9201 | 10053084 | — |
| K606-014/2 | 0.563 | 0.844 | 0.736 | 0.125 | 0.187 | PU9201 | 10053085 | — |
| K606-015/5 | 0.625 | 0.875 | 0.79 | 0.125 | 0.187 | PU9201 | 10053086 | — |
| K606-018 | 18 | 26.6 | 21 | 5.3 | 7 | PU9201 | 10049867 | — |
| K606-028/5 | 1.125 | 1.5 | 1.375 | 0.187 | 0.281 | PU9201 | 10053087 | — |
| K606-020 | 20 | 28.6 | 23 | 5.3 | 7 | PU9201 | 10049868 | — |
| K606-030/4 | 1.187 | 1.562 | 1.437 | 0.187 | 0.281 | PU9201 | 10053094 | — |
| K606-022 | 22 | 30.6 | 25 | 5.3 | 7 | PU9201 | 10049869 | — |
| K606-041/1 | 1.625 | 2 | 1.875 | 0.187 | 0.281 | PU9201 | 10053095 | — |
| K606-025 | 25 | 33.6 | 28 | 5.3 | 7 | PU9201 | 10049870 | — |
| K606-047 | 1.875 | 2.25 | 2.125 | 0.187 | 0.281 | PU9201 | 10053097 | — |
| K606-066 | 2.625 | 3.125 | 2.957 | 0.25 | 0.375 | PU9201 | 10053098 | — |
| K606-030 | 30 | 38.6 | 33.2 | 5.3 | 7 | PU9201 | 10049871 | — |
| K606-069/1 | 2.75 | 3.25 | 3.082 | 0.25 | 0.375 | PU9201 | 10053099 | — |
| K606-082/1 | 3.25 | 3.75 | 3.582 | 0.25 | 0.375 | PU9201 | 10053100 | — |
| K606-035 | 35 | 43.6 | 38 | 5.3 | 7 | PU9201 | 10049872 | — |
| K606-036 | 36 | 44.6 | 39 | 5.3 | 7 | PU9201 | 10049873 | — |
| K606-040 | 40 | 48.6 | 43 | 5.3 | 7 | PU9201 | 10049874 | — |
| K606-044/3 | 1,75 | 2,125 | 2 | 0,187 | 0,281 | PU9201 | 10053096 | — |
| K606-045 | 45 | 55.6 | 48.2 | 5.3 | 7 | PU9201 | 10049875 | — |
| K606-050 | 50 | 60.6 | 53.2 | 5.3 | 7 | PU9201 | 10049877 | — |
| K606-055 | 55 | 65.6 | 58.2 | 5.3 | 7 | PU9201 | 10049878 | — |
| K606-060 | 60 | 70.6 | 63 | 5.3 | 7 | PU9201 | 10049879 | — |
| K606-065 | 65 | 75.6 | 68.2 | 5.3 | 7 | PU9201 | 10049880 | — |
| K606-075 | 75 | 87.2 | 80.8 | 7.3 | 12 | PU9201 | 10049881 | — |
| K606-080 | 80 | 92.2 | 86 | 7.3 | 12 | PU9201 | 10049882 | — |
| K606-090 | 90 | 102.2 | 96 | 7.3 | 12 | PU9201 | 10049883 | — |
| K606-100 | 100 | 112.2 | 106 | 7.3 | 12 | PU9201 | 10049884 | — |
