Hidrolik Piston Sızdırmazlık Elemanları
K43
Piston Keçesi
- Malzeme
- NBR BEZLİ NBR POM
- Kodu
- NB8001 FB8001 PM9901
- Basınç (max) bar
- 500
- Sıcaklık (max) °C
- -30/+105
- Kayma Hızı (max)- m/s
- 0.5
Avantajları
- Zor şartlarda çalışabilmesi
- Piston başının tek parça ve açık kanala sahip olması
- Bezli NBR malzemenin sahip olduğu yüksek kopma mukavemetinden dolayı yüksek basınç dayanımına sahip olması
- Düşük basınçlarda da yüksek sızdırmazlık sağlaması
Uygulama Alanları
- Araç üstü sektörü
- Maden sektörü
- Standart silindirler
- Presler

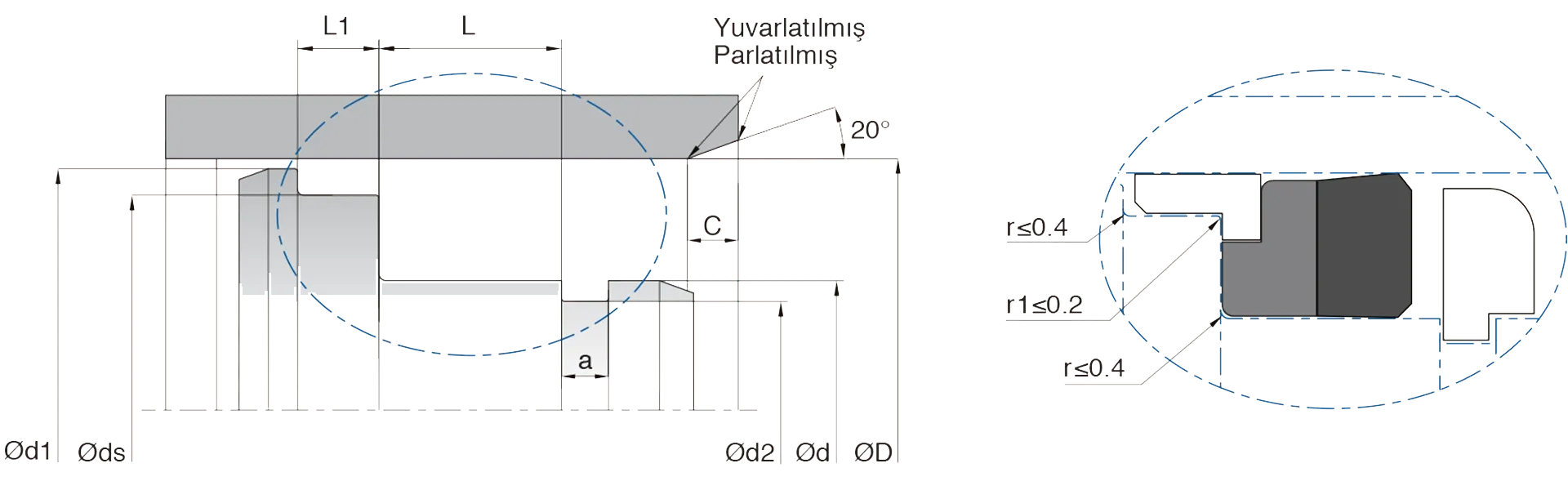

Teknik Çizim
Ölçü Tablosu
30 ölçü · Kod veya ölçü ile filtreleyin
30 sonuç
| Kod | D (H11) | d (h9) | L (+0.2/-0) | L1 (+0.2/-0) | a (+0.1/-0) | ds (h8) | d2 (+0/-0.2) | d1 (± 0.1) | C | MALZEME | KASTAŞ KOD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K43-063/1 | 2,5 | 1,875 | 0,375 | 0,25 | 0,122 | 2,319 | 1,618 | 2,413 | 0,197 | NB8001 | 10020640 | — |
| K43-032 | 32 | 20 | 10 | 6.35 | 3.1 | 28.5 | 15.8 | 29.8 | 5 | NB8001 | 10020629 | — |
| K43-035 | 35 | 22 | 10 | 6.35 | 3.1 | 31.4 | 17.8 | 32.8 | 5 | NB8001 | 10020630 | — |
| K43-038 | 38 | 25 | 10 | 6.35 | 3.1 | 34.45 | 20.8 | 35.8 | 5 | NB8001 | 10020631 | — |
| K43-040 | 40 | 26 | 9.4 | 6.35 | 3.1 | 35.4 | 21.6 | 37.8 | 5 | NB8001 | 10020632 | — |
| K43-045 | 45 | 30 | 9.5 | 6.35 | 3.1 | 40.4 | 25.8 | 42.8 | 5 | NB8001 | 10020633 | — |
| K43-045/1 | 45 | 35 | 8.5 | 6.35 | 3.1 | 42 | 30.8 | 42.8 | 5 | NB8001 | 10020634 | — |
| K43-050 | 50 | 30 | 14.5 | 6.35 | 3.35 | 44.3 | 25.8 | 47.5 | 5 | NB8001 | 10020635 | — |
| K43-055 | 55 | 40 | 11 | 6.35 | 3.1 | 50.4 | 35.8 | 52.8 | 5 | NB8001 | 10020636 | — |
| K43-060 | 60 | 40 | 14.5 | 6.35 | 3.35 | 54.16 | 36.1 | 57.5 | 5 | NB8001 | 10020637 | — |
| K43-063 | 63 | 45 | 11 | 6.35 | 3.1 | 58.4 | 40.84 | 60.5 | 5 | NB8001 | 10020639 | — |
| K43-065 | 65 | 45 | 14 | 6.35 | 3.35 | 59.3 | 40.6 | 62.5 | 5 | NB8001 | 10020641 | — |
| K43-065/1 | 65 | 50 | 10.5 | 6.35 | 3.1 | 60.4 | 45.6 | 62.8 | 5 | NB8001 | 10020642 | — |
| K43-070 | 70 | 50 | 14.5 | 6.35 | 3.35 | 64.2 | 45.84 | 67.5 | 5 | NB8001 | 10020643 | — |
| K43-075 | 75 | 55 | 14.5 | 6.35 | 3.35 | 69.2 | 50.6 | 72.5 | 5 | NB8001 | 10020644 | — |
| K43-080 | 80 | 60 | 14.5 | 6.35 | 3.35 | 74.3 | 55.8 | 77.5 | 5 | NB8001 | 10020645 | — |
| K43-085 | 85 | 70 | 12 | 6.35 | 3.1 | 80.3 | 65.5 | 82.8 | 5 | NB8001 | 10020647 | — |
| K43-090 | 90 | 70 | 14.5 | 6.35 | 3.35 | 84.15 | 66.1 | 87.5 | 5 | NB8001 | 10020649 | — |
| K43-095 | 95 | 75 | 14.5 | 6.35 | 3.2 | 89.15 | 71 | 92.5 | 5 | NB8001 | 10020650 | — |
| K43-100 | 100 | 80 | 14.5 | 6.35 | 3.35 | 94.15 | 75.84 | 97.5 | 7 | NB8001 | 10020651 | — |
| K43-104 | 104.5 | 85 | 13 | 6.35 | 3.35 | 98.9 | 81.1 | 102 | 7 | NB8001 | 10020653 | — |
| K43-105 | 105 | 85 | 14 | 6.35 | 3.35 | 99.42 | 80.6 | 102.5 | 7 | NB8001 | 10020654 | — |
| K43-110 | 110 | 90 | 13 | 6.35 | 3.1 | 104.15 | 85.9 | 107.5 | 7 | NB8001 | 10020656 | — |
| K43-115 | 115 | 95 | 14.5 | 6.35 | 3.35 | 109.9 | 90.5 | 112.5 | 7 | NB8001 | 10020657 | — |
| K43-120 | 120 | 100 | 12.5 | 6.35 | 3.35 | 114.1 | 95.6 | 117.5 | 7 | NB8001 | 10020658 | — |
| K43-125 | 125 | 105 | 12.5 | 6.35 | 3.35 | 119.15 | 101 | 122.5 | 7 | NB8001 | 10020659 | — |
| K43-130 | 130 | 110 | 12 | 6.35 | 3.35 | 123.24 | 105.6 | 127.5 | 7 | NB8001 | 10020660 | — |
| K43-150 | 150 | 125 | 14 | 6.35 | 3.35 | 143 | 120.6 | 147.3 | 7 | NB8001 | 10020661 | — |
| K43-160 | 160 | 140 | 14 | 6.35 | 3.2 | 154.3 | 136 | 157.5 | 7 | NB8001 | 10020662 | — |
| K43-200 | 200 | 180 | 14 | 6.35 | 3.1 | 194 | 175.6 | 197.5 | 7 | NB8001 | 10020663 | — |
